JN-DPHV-23 1008-BJ
JONENG
8481804090

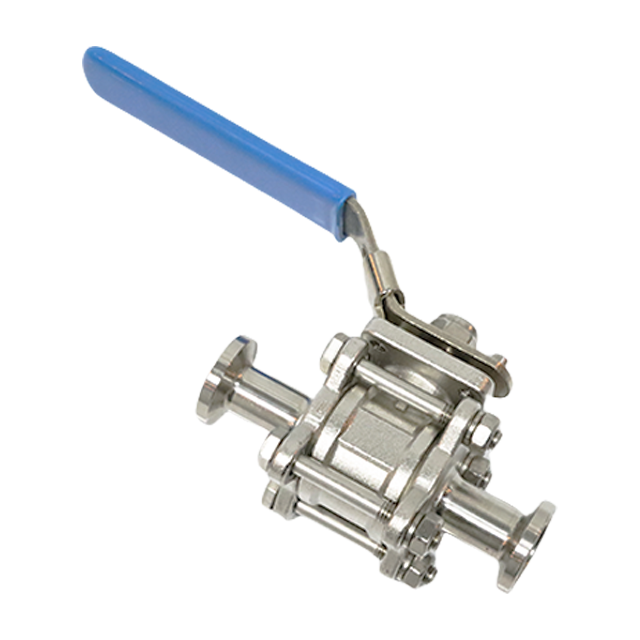

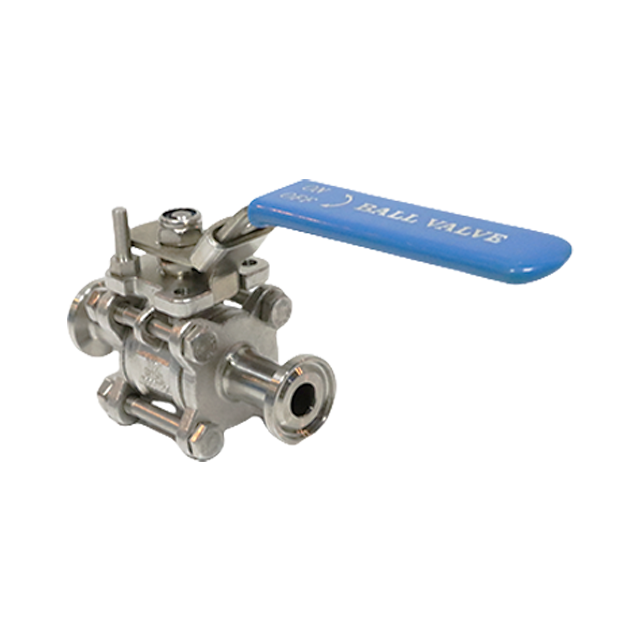

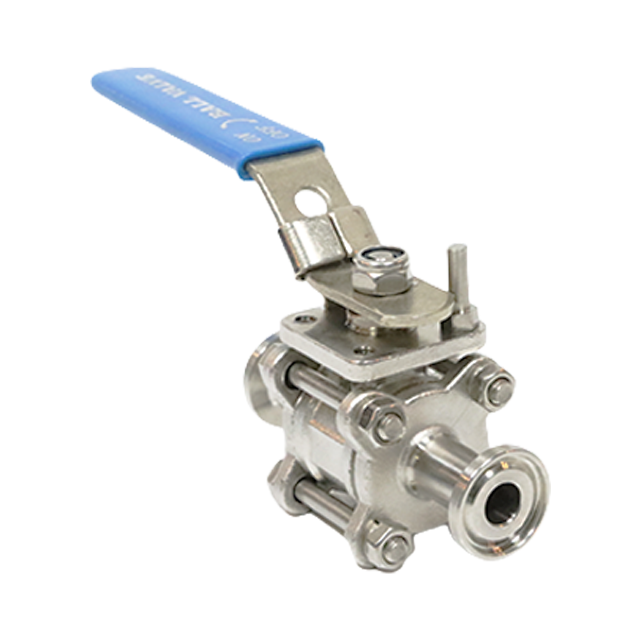

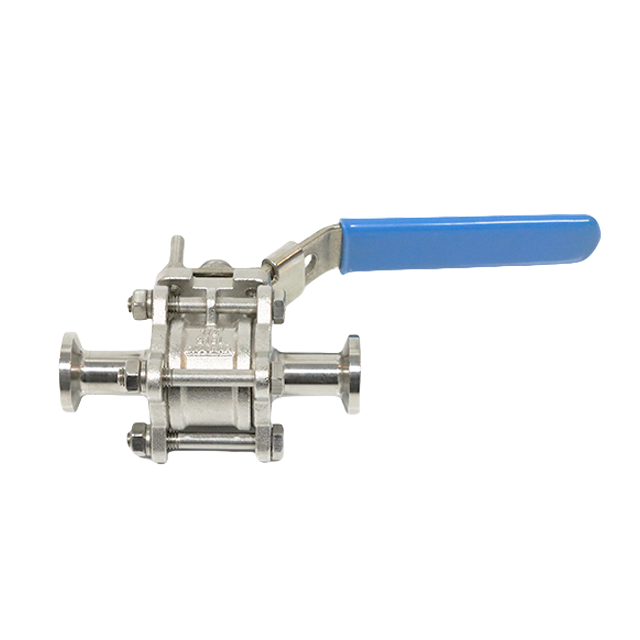

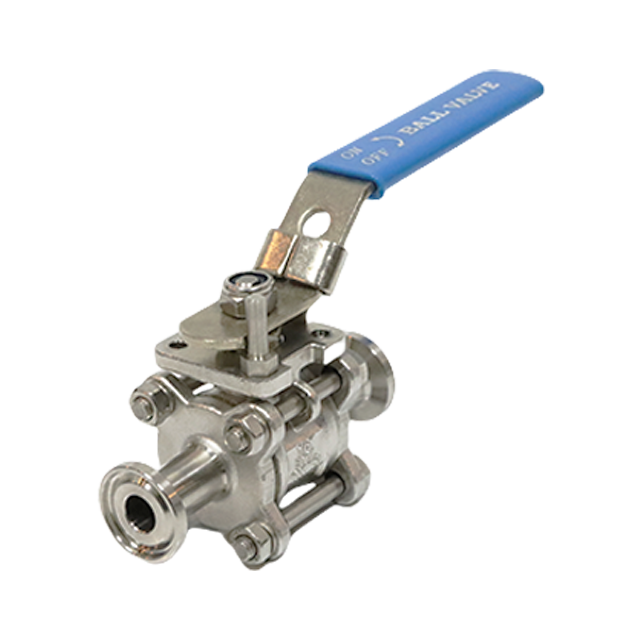

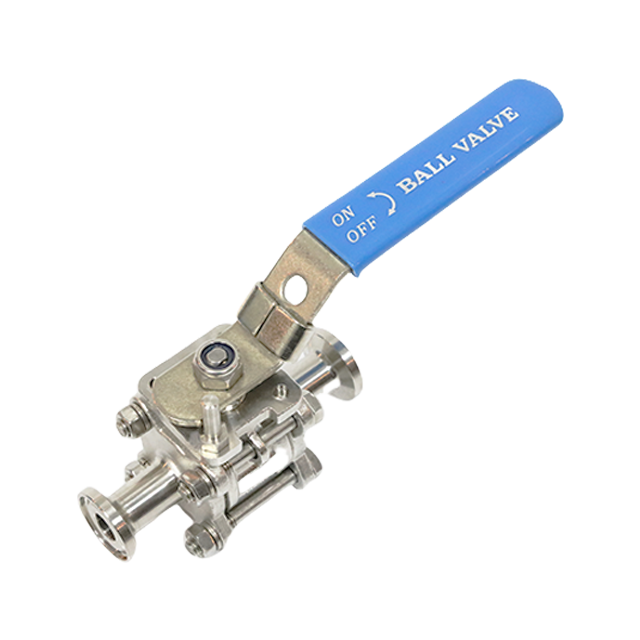

Válvula de bola de instalación rápida hidráulica manual bidireccional con abrazadera de acero inoxidable sanitario
Una válvula de bola sanitaria de acero inoxidable es una válvula fabricada en acero inoxidable y sometida a pulido electrónico para evitar la contaminación y la acumulación de medios. Estas válvulas encuentran aplicación en industrias como la alimentaria, la de bebidas y la farmacéutica, donde el cumplimiento de las normas sanitarias es esencial.
Principios de trabajo
La válvula de diafragma sanitaria separa la pared interior del cuerpo de válvula superior e inferior del diafragma, de modo que el vástago de la válvula, el disco de la válvula y otras partes sobre el diafragma no sean corroídos por el medio, la estructura del asiento del empaque asegura que no haya fuga media. No solo garantiza la pureza del medio de trabajo en la tubería, sino que también evita que el medio entre en las piezas de trabajo de la tubería. En una válvula de diafragma, dado que el medio de trabajo solo está en contacto con el diafragma y el cuerpo de la válvula, ambos están aprobados por la FDA de grado alimenticio. La válvula puede controlar idealmente una variedad de medios de trabajo, especialmente aquellos con medio de trabajo de corrosión química. El cuerpo de la válvula de diafragma y la junta con ajuste hermético proporcionan el sello del cuerpo de la válvula y el sello del asiento para garantizar que el entorno interior y exterior de la tubería esté completamente aislado.

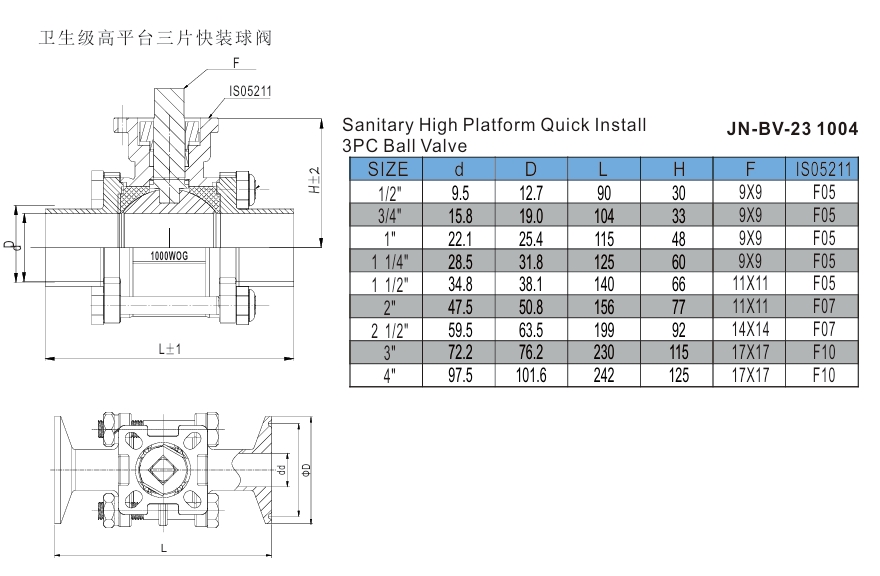

Tabla de especificaciones
Máx. presión de trabajo | 150 psi |
Rango de temperatura | -20° ~ +150°C o más bajo pedido |
Tamaños disponibles | 1/2' a 4' |
| Finalizar conexión | Tri-Clamp, soldadura a tope, brida, roscada |
Material del cuerpo | Manchamenos Acero 316L |
Material de la bola | Acero inoxidable 316L |
Material del sello | EPDM, silicona y Viton aprobados por la FDA |
Opciones de actuador | Manual, Neumático |
Acabado superficial | Ra ≤ 0,8 μm (estándar), Ra |
Control de flujo | Lineal |
Características
● Acabado superficial liso y construcción sin grietas
● Compacto y liviano
● Ruta de flujo ininterrumpida
● Opciones de manija o actuador neumático
● Diseño sin retención
● Diseño antivuelo del vástago de la válvula
Principios de trabajo
La válvula de diafragma sanitaria separa la pared interna del cuerpo de válvula superior e inferior del diafragma, de modo que el vástago de la válvula, el disco de la válvula y otras partes sobre el diafragma no sean corroídos por el medio, la estructura del asiento del empaque asegura que no haya fuga media. No solo garantiza la pureza del medio de trabajo en la tubería, sino que también evita que el medio entre en las piezas de trabajo de la tubería. En una válvula de diafragma, dado que el medio de trabajo solo está en contacto con el diafragma y el cuerpo de la válvula, ambos están aprobados por la FDA de grado alimenticio. La válvula puede controlar idealmente una variedad de medios de trabajo, especialmente aquellos con medio de trabajo de corrosión química. El cuerpo de la válvula de diafragma y la junta con ajuste hermético proporcionan el sello del cuerpo de la válvula y el sello del asiento para garantizar que el entorno interior y exterior de la tubería esté completamente aislado.
Tabla de especificaciones
Máx. presión de trabajo | 150 psi |
Rango de temperatura | -20° ~ +150°C o más bajo pedido |
Tamaños disponibles | 1/2' a 4' |
Finalizar conexión | Tri-Clamp, soldadura a tope, brida, roscada |
Material del cuerpo | Acero inoxidable 316L |
Material de la bola | Acero inoxidable 316L |
Material del sello | EPDM, silicona y Viton aprobados por la FDA |
Opciones de actuador | Manual, Neumático |
Acabado superficial | Ra ≤ 0,8 μm (estándar), Ra |
Control de flujo | Lineal |
Características
● Acabado superficial liso y construcción sin grietas
● Compacto y liviano
● Ruta de flujo ininterrumpida
● Opciones de manija o actuador neumático
● Diseño sin retención
● Diseño antivuelo del vástago de la válvula
