Juan 1021
JONENG
8481804090

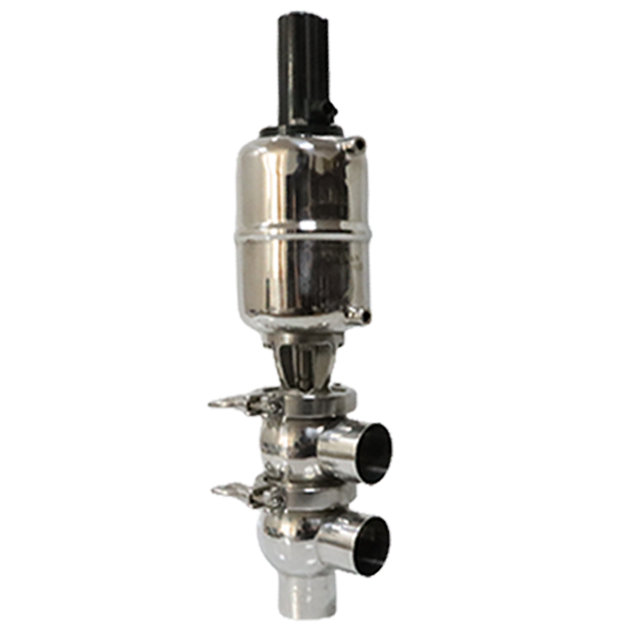

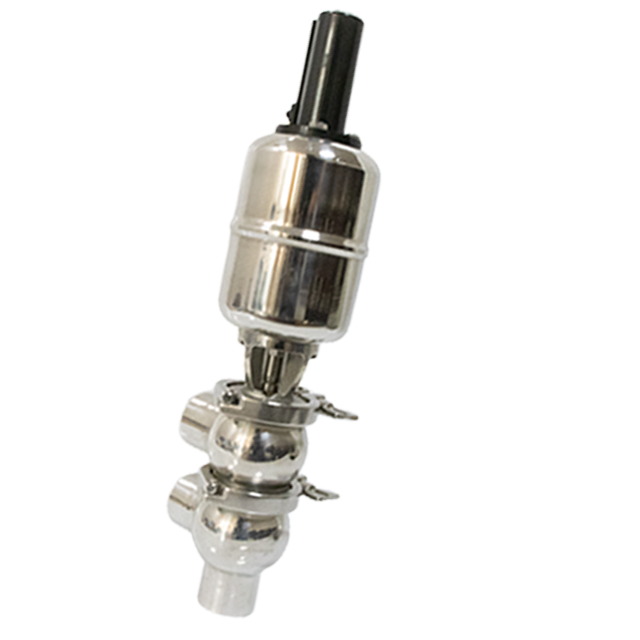

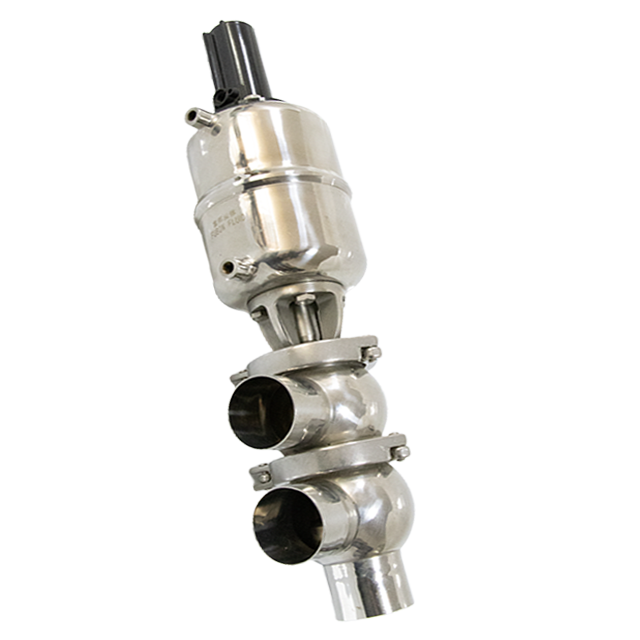

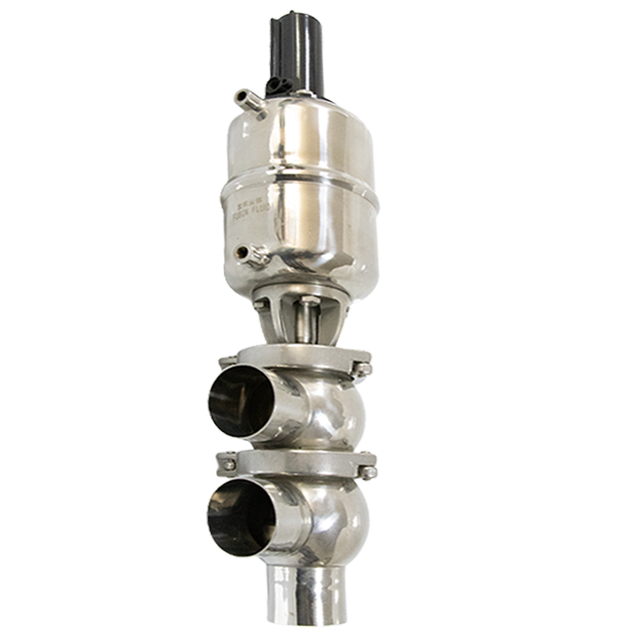

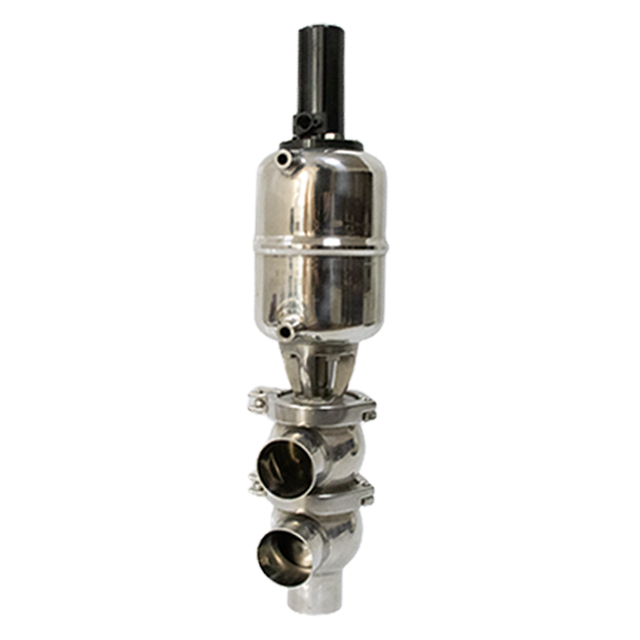

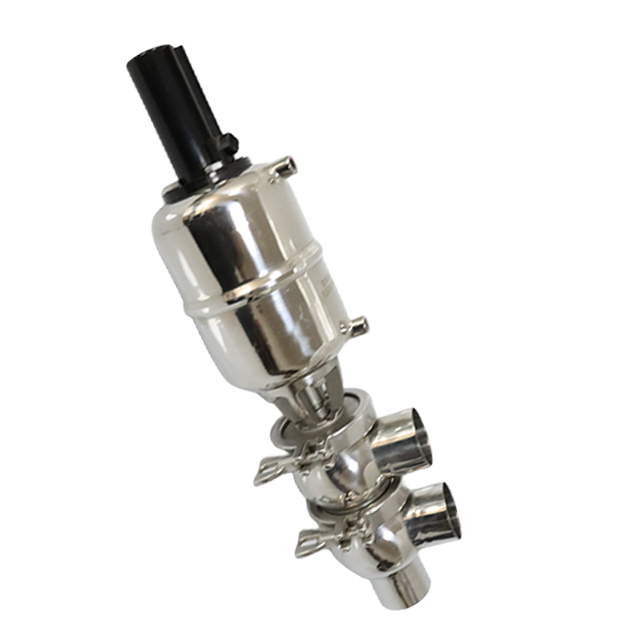

Válvula desviadora de asiento individual con cierre neumático sanitario de acero inoxidable
La válvula de desviación de flujo de acero inoxidable. y válvula de cierre Se utiliza para detener el flujo del líquido o para cambiar la dirección del flujo en el sistema. Hay muchas combinaciones de carcasas diferentes para satisfacer diferentes aplicaciones.
Principios de trabajo
La válvula de inversión sanitaria se opera mediante aire comprimido o manija manual. Al controlar la posición relativa del vástago de la válvula, la válvula se abre o se cierra, o se cambia la dirección del flujo. Cuando el asiento de sellado se empuja hacia el cuerpo superior de la válvula, la válvula se cierra. Cuando el pistón está bajo la acción del resorte, el pistón empuja el asiento de sellado hacia abajo e impulsa el vástago de la válvula para cerrar el puerto inferior de la válvula.
Por ejemplo, al procesar la leche, se debe excluir el medio del producto con otros medios. Las válvulas de doble efecto pueden garantizar esta aplicación, pudiendo así instalar vías de flujo conmutables para dos medios incompatibles sin riesgo de contaminación, incluso en caso de fuga. El asiento también mantiene los medios separados entre sí. Por lo tanto, la válvula de desviación de flujo se puede utilizar para la conmutación de fluidos en el sistema de tuberías sin contaminación ni mezcla.
Acero inoxidable Válvula de desviación de flujo Tabla de especificaciones
Temperatura de trabajo | -10° a 120° |
Presión | 10bar |
trabajo operar | Manual, tipo neumático. |
Empaquetadora | EPDM, Silicona, Viton según FDA 177.2600 |
Tipo de cuerpo de válvula | Tipo LL, LT, TL y TT |
Modo de conexión | Sujetado, soldado, rosca macho, rosca hembra, extremo con brida, conexión de unión |
Especificación | 1/2'-4', DN15-DN100 |
Calidad de los materiales | SUS304, SUS316L |
Superficie | Pulido espejo, pulido mate o tipo chorro de arena |
superficie interior | Ra 0.4um para cumplir con los requisitos de las industrias alimentarias |
| Estándar | SMS, DIN, 3A, ISO, RJT, etc. |
| Aire comprimido requerido | 4-8bar |
| Conexión de aire comprimido | G 1/8'' |
| interruptor de límite | 6-36V, DC 2nos de NPN o PNP (a elegir) |
La válvula normalmente cerrada es la versión estándar. La válvula se puede cambiar a normalmente abierta simplemente invirtiendo la posición del actuador neumático. | |
Sensores de posición externos están disponibles si es necesario | |
De accionamiento manual, neumático o eléctrico se eligen según las diferentes aplicaciones. | |
La unidad de control superior C está disponible si es necesario. | |
Características
● Tratar el material con suavidad
● Cuerpo de fundición de alta precisión
● Fácil instalación y desmontaje aflojando la abrazadera.
● cuerpo ajustable de 360 grados
● Lo último en limpieza sencilla para garantizar una aplicación higiénica
● Fácil de cambiar la estructura y bajo costo de mantenimiento.
● Protección contra fugas rentable
● El cuerpo de válvula esférico ultragrueso garantiza una fluidez ideal
● Disponible con varios diseños de carcasa y orientaciones flexibles, como los tipos LL, LT, TL y TT.
Solicitud
Las válvulas de desviación de flujo se utilizan principalmente para alcanzar el medio para invertir o detener la dirección del flujo, debido a su buena capacidad de sellado y limpieza, se usan ampliamente para diferentes Áreas industriales, como alimentos, bebidas, lácteos, farmacia, productos químicos, etc.
Principios de trabajo
La válvula de inversión sanitaria se opera mediante aire comprimido o manija manual. Al controlar la posición relativa del vástago de la válvula, la válvula se abre o se cierra, o se cambia la dirección del flujo. Cuando el asiento de sellado se empuja hacia el cuerpo superior de la válvula, la válvula se cierra. Cuando el pistón está bajo la acción del resorte, el pistón empuja el asiento de sellado hacia abajo e impulsa el vástago de la válvula para cerrar el puerto inferior de la válvula.
Por ejemplo, al procesar la leche, se debe excluir el medio del producto con otros medios. Las válvulas de doble efecto pueden garantizar esta aplicación, pudiendo así instalar vías de flujo conmutables para dos medios incompatibles sin riesgo de contaminación, incluso en caso de fuga. El asiento también mantiene los medios separados entre sí. Por lo tanto, la válvula de desviación de flujo se puede utilizar para la conmutación de fluidos en el sistema de tuberías sin contaminación ni mezcla.
Característica y especificación
Acero inoxidable Válvula de desviación de flujo Tabla de especificaciones
Temperatura de trabajo | -10° a 120° |
Presión | 10bar |
trabajo operar | Manual, tipo neumático. |
Empaquetadora | EPDM, Silicona, Viton según FDA 177.2600 |
Tipo de cuerpo de válvula | Tipo LL, LT, TL y TT |
Modo de conexión | Sujetado, soldado, rosca macho, rosca hembra, extremo con brida, conexión de unión |
Especificación | 1/2'-4', DN15-DN100 |
Calidad de los materiales | SUS304, SUS316L |
Superficie | Pulido espejo, pulido mate o tipo chorro de arena |
superficie interior | Ra 0.4um para cumplir con los requisitos de las industrias alimentarias |
| Estándar | SMS, DIN, 3A, ISO, RJT, etc. |
| Aire comprimido requerido | 4-8bar |
| Conexión de aire comprimido | G 1/8'' |
| interruptor de límite | 6-36V, DC 2nos de NPN o PNP (a elegir) |
La válvula normalmente cerrada es la versión estándar. La válvula se puede cambiar a normalmente abierta simplemente invirtiendo la posición del actuador neumático. | |
Sensores de posición externos están disponibles si es necesario | |
De accionamiento manual, neumático o eléctrico se eligen según las diferentes aplicaciones. | |
La unidad de control superior C está disponible si es necesario. | |
Características
● Tratar el material con suavidad
● Cuerpo de fundición de alta precisión
● Fácil instalación y desmontaje aflojando la abrazadera.
● cuerpo ajustable de 360 grados
● Lo último en limpieza sencilla para garantizar una aplicación higiénica
● Fácil de cambiar la estructura y bajo costo de mantenimiento.
● Protección contra fugas rentable
● El cuerpo de válvula esférico ultragrueso garantiza una fluidez ideal
● Disponible con varios diseños de carcasa y orientaciones flexibles, como los tipos LL, LT, TL y TT.
Solicitud
Las válvulas de desviación de flujo se utilizan principalmente para alcanzar el medio para invertir o detener la dirección del flujo, debido a su buena capacidad de sellado y limpieza, se usan ampliamente para diferentes Áreas industriales, como alimentos, bebidas, lácteos, farmacia, productos químicos, etc.
