JN-SDV 23 1001
JONENG
8481804090

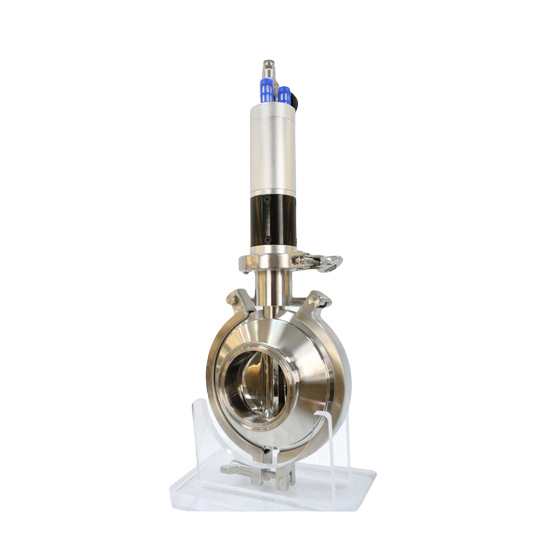

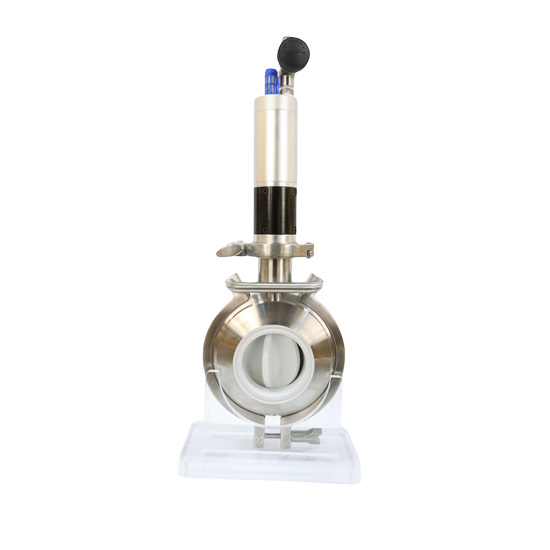

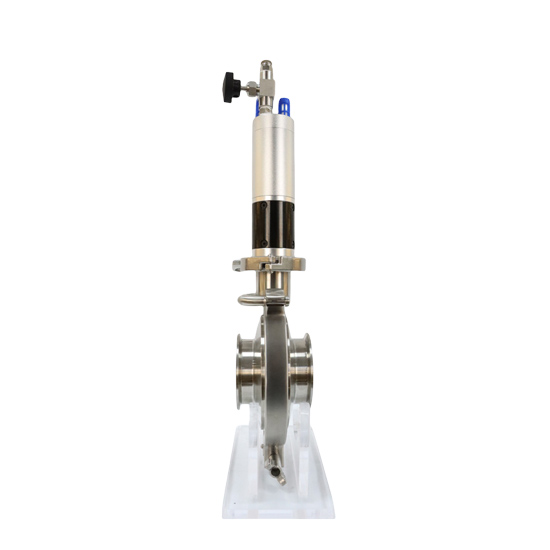

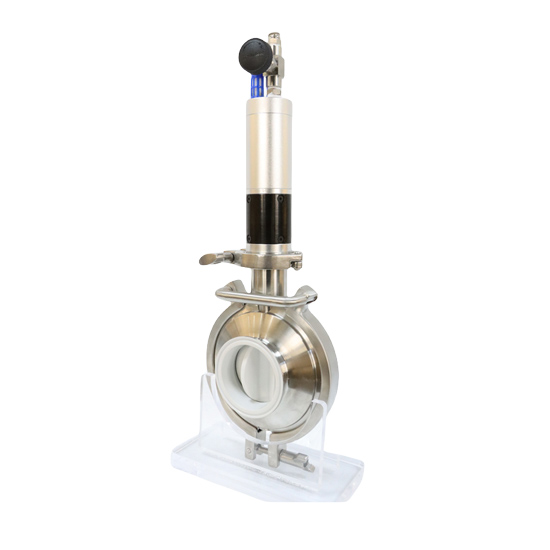

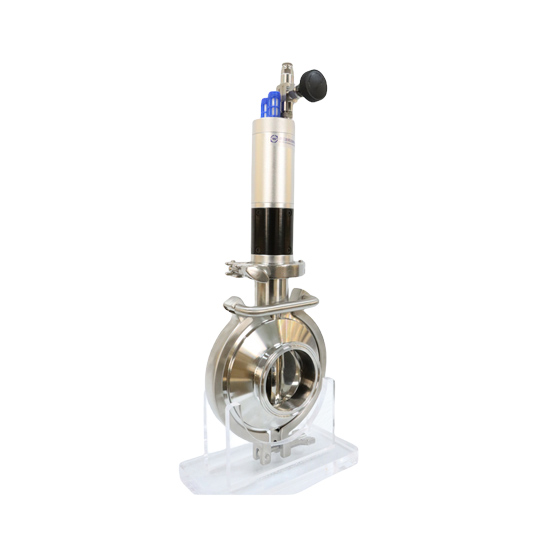

Válvula dosificadora JN-SDV 23 1001, giratoria, resistente, de doble V, de acero inoxidable, de calidad alimentaria
Una válvula de descarga en estrella de acero inoxidable es un tipo de válvula industrial diseñada específicamente para controlar la descarga o liberación de materiales de un sistema o recipiente de procesamiento. Estas válvulas se utilizan comúnmente en diversas industrias, como la de alimentos y bebidas, farmacéutica, química y otras aplicaciones de procesamiento.
WoPrincipios de funcionamiento
El principio de funcionamiento de una válvula de descarga en estrella implica la rotación controlada de un rotor en forma de estrella dentro de la carcasa de la válvula. Esta rotación crea aberturas o canales a través de los cuales puede fluir el material a granel, lo que permite una regulación precisa de la tasa de descarga.
Acero inoxidable Válvula de mariposa Tabla de especificaciones
Presión de trabajo | 10 bar (la presión máxima es de 16 bar para conexión soldada en tamaños pequeños |
Temperatura de trabajo | -10ºC A + 120ºC |
Tamaño | 1/2'-12', DN15-DN300 |
Calificación | AISI304 y AISI316L |
Juntas aprobadas por la FDA en silicona, EPDM, viton, PTFE | |
Conexión | Abrazadera, Soldadura, Rosca, rosca macho; rosca hembra; extremo de brida; conexión de unión |
Superficie | Pulido interior sanitario (Ra ≤ 0,8 μm) |
Pulido exterior sanitario (Ra ≤1,6 micras) | |
Estándar | ISO, 3A, SMS, RJT, DIN, etc. |
Disco de válvula de mariposa y cuerpo está hecho de forja | |
De accionamiento manual, neumático o eléctrico se eligen según las diferentes aplicaciones. | |
Aire comprimido requerido | 4-8bar |
Conexión de aire comprimido | G 1/8'' |
interruptor de límite | 6-36V, DC 2nos de NPN o PNP (a elegir) |
Piezas de válvula
Cuerpo | Acero inoxidable AISI316L o AISI 304 (1.4301/1.4404) |
Desct | AISI304 o AISI316L |
Mango de posición para tirar | Material de acero inoxidable, tipo redondo o cuadrado |
multiposición Mango de agarre | Mango de agarre ABS, mango de agarre SS, 2/3/4/12 posiciones de ajuste, tipo universal |
Empaquetadora | EPDM, VITON (FPM), silicona, diferentes colores disponibles |
Cojinete | EPDM o PTFE, otro material solicitado |
Tuerca | Material de acero inoxidable 304 o 316 u otra solicitud |
Tornillo | Material de acero inoxidable 304 o 316 u otra solicitud |
Características
Control de flujo preciso
peso ligero
Diseño sanitario
Obstrucción de material minimizada
Facilidad de mantenimiento y limpieza.
Durabilidad y versatilidad
Mejora de la eficiencia del proceso
Amigable con el medio ambiente
Solicitud
Las válvulas de descarga en estrella encuentran aplicaciones en diversas industrias donde la descarga controlada y precisa de materiales a granel es esencial. Algunas aplicaciones comunes incluyen industria de alimentos y bebidas, farmacéutica, química, cosmética y de cuidado personal, y otras industrias, incluidas las industrias de procesamiento de alimentos.
WoPrincipios de funcionamiento
El actuador neumático con un diseño de retorno por resorte único o un diseño de doble acción de aire. El aire comprimido empuja el pistón central en el actuador neumático para comprimirlo hacia abajo para impulsar el cabezal giratorio de modo que el cabezal giratorio gire 90 grados, y el núcleo cuadrado está conectado con el actuador neumático y el disco de la válvula para impulsar la apertura y el cierre de la válvula. . La válvula se abre o cierra según el flujo del medio de control en la tubería.
Característica y especificación
Acero inoxidable Válvula de mariposa Tabla de especificaciones
Presión de trabajo | 10 bar (la presión máxima es de 16 bar para conexión soldada en tamaños pequeños |
Temperatura de trabajo | -10ºC A + 120ºC |
Tamaño | 1/2'-12', DN15-DN300 |
Calificación | AISI304 y AISI316L |
Juntas aprobadas por la FDA en silicona, EPDM, viton, PTFE | |
Conexión | Abrazadera, Soldadura, Rosca, rosca macho; rosca hembra; extremo de brida; conexión de unión |
Superficie | Pulido interior sanitario (Ra ≤ 0,8 μm) |
Pulido exterior sanitario (Ra ≤1,6 micras) | |
Estándar | ISO, 3A, SMS, RJT, DIN, etc. |
Disco de válvula de mariposa y cuerpo está hecho de forja | |
De accionamiento manual, neumático o eléctrico se eligen según las diferentes aplicaciones. | |
Aire comprimido requerido | 4-8bar |
Conexión de aire comprimido | G 1/8'' |
interruptor de límite | 6-36V, DC 2nos de NPN o PNP (a elegir) |
Piezas de válvula
Cuerpo | Acero inoxidable AISI316L o AISI 304 (1.4301/1.4404) |
Desct | AISI304 o AISI316L |
Mango de posición para tirar | Material de acero inoxidable, tipo redondo o cuadrado |
multiposición Mango de agarre | Mango de agarre ABS, mango de agarre SS, 2/3/4/12 posiciones de ajuste, tipo universal |
Empaquetadora | EPDM, VITON (FPM), silicona, diferentes colores disponibles |
Cojinete | EPDM o PTFE, otro material solicitado |
Tuerca | Material de acero inoxidable 304 o 316 u otra solicitud |
Tornillo | Material de acero inoxidable 304 o 316 u otra solicitud |
Características
● Los asientos y sellos cumplen con las normas aprobadas por la FDA.
● Diseño de junta especial, fluido libre de residuos.
● Mejor a prueba de ácidos y álcalis
● Pequeño par, peso ligero, estructura simple
● instalación de 360 grados
● 100% probado e inspeccionado
● Protección contra fugas rentable
● Más de treinta mil pruebas de seguridad.
● Pérdidas de presión bajas
● Limpieza a fondo, diseño exterior higiénico.
● Minimiza la turbulencia y maximiza el flujo de fluido.
Solicitud
Válvula de mariposa sanitaria ampliamente utilizada en líquidos de viscosidad baja y media para industrias de alimentos y bebidas, cerveza, lácteos, productos farmacéuticos, etc. con requisitos de alta precisión y pureza.
